一、什么是美国的沥青SHRP（夏普）计划？

美国于1993年提出的SHRP沥青胶结料指标体系，是以不同温度区间内的特定性能作为划分沥青等级的依据，此指标体系是目前各国研究的热点。美国Super pave指标体系是第一套 相对完整的基于性能的沥青胶结料指标体系，提出了以适用的温度区间作为划分沥青性能等级的标准PG XX-YY,这有利于沥青胶结料的工程选用。但SHRP计划的设备昂贵，不利于大规模推广。

二、什么是沥青PG分级？

沥青PG分级是美国SHRP计划中提出的沥青性能分级标准，它是依据沥青的路用性能进行分级。PG是Performance Grade，中文就是性能分级。

三、为什么要研究沥青PG分级？

不同种类、不同温度条件下的沥青，对于路面使用者来说，应满足的使用性能是相同的，均要具有一定的承受荷载和温度影响等的能力，这就是PG分级的前提。PG分级首先拟定了一个固定的性能指标，这样就可以保证路面使用性能不因地理位置和沥青种类的不同而发生改变。然后对于所需分级的不同沥青，均应符合此固定的性能指标，因为沥青性质的不同，就只有在不同的温度条件下进行试验，才能满足该指标，这个温度范围便能代表实际的使用温度，也是分级的依据，这就是PG分级的思路。只要某种沥青一旦被正确地PG分级，那么它就能保证在这种温度条件下不会因为温度与荷载条件而发生破坏。PG分级首先引入了和气候条件相关的沥青等级标准，用新的物理意义更加明确地试验方法代替了一些老的沥青性能试验方法，对低温性能提出了有效的测试方法。PG规范能真实地反映沥青胶结料的实际使用环境，和使用性能有直接相关性，能最大限度的减少永久变形，疲劳开裂和低温开裂。

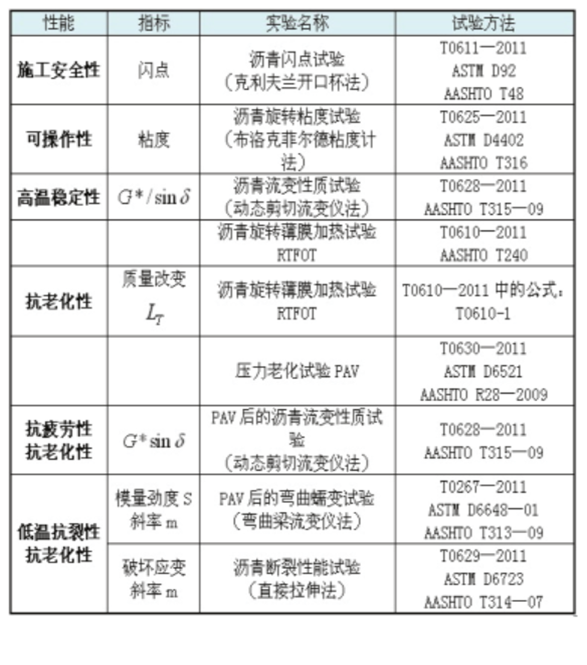

四、沥青PG分级涉及到的仪器

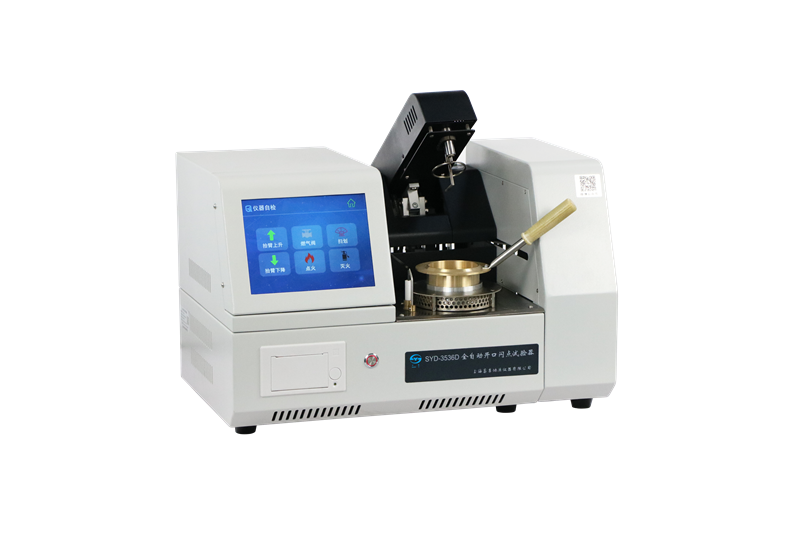

1、闪点试验  SYD-3536系列

克利夫兰开口杯法。

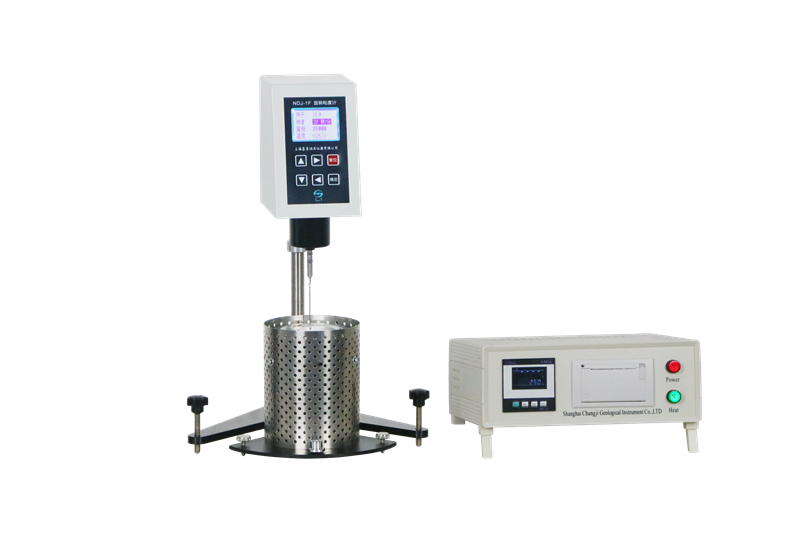

2、旋转粘度试验  NDJ-1C/1F 布氏粘度计系列

将圆柱形纺锤体浸入135°C的沥青试样中，测定某一转速时的扭矩来确定粘度。

要求: 135°C粘度>3 PaS，同时测165°C、175°C时粘度作粘-温曲线以决定压实与拌和温度范围。

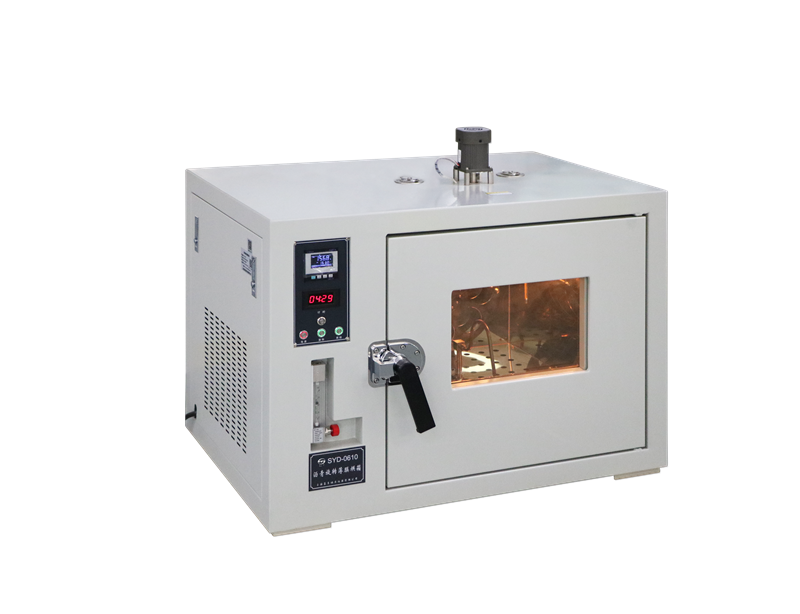

3、旋转薄膜烘箱老化试验(RTFOT)  SYD-0610 沥青旋转薄膜烘箱

将各装有35g结合料的8个样品瓶放入薄膜烘箱中，在163°C条件下用15转/分的速度旋转，同时用喷嘴吹入4000ml/min的热空气使沥青老化，旋转85分钟后称两个试样瓶的质量，计算质量损失率

4、压力老化箱(PAV)试验  PAV-1 压力老化系统

将经过RTFOT试验的试样置于PAV中，在2.07MPa压力及90°C ( 100°C或110°C)温度下老化20小时后再作DSR、BBR。

5、动力剪切流变试验(DSR)

动态剪切流变仪(简称DSR)是研究粘弹性材料的基本试验仪器。SHRP规范中要求对原样沥青、RTFOT后残留沥青及RTFOT/PAV后残留沥青进行三次动态剪切试验，分别反映高温性能、疲劳性能，因此是SHRP沥青新标准的精髓。

6、弯曲梁流变试验(BBR)  SYD-0627 弯曲梁流变仪

BBR试验温度为路面最低温度加10℃。要求低温刚度不宜太大，劲度模量值越低，表明沥青的低温性能越好，沥青松弛应力的能力越好，低温性能越好。BBR试验的试验温度与路面所在地区的使用温度有关，从理论上讲，它必须在当地的最低设计温度下进行。但据沥青材料时温换算法则，可将荷载作用时间缩短为60s，试验温度较设计最低温度高10℃。因此，BBR试验得到的60s劲度模量实际上等于最低设计温度下2h的劲度模量，试验温度提高10℃，且试验时间缩短，从而使试验简单化。

7、直接拉伸试验（DTT）SYD-0629沥青断裂试验仪

前提：研究表明BBR试验能较好的体现沥青胶结料的低温性能，但是也有例外，某些胶结料，特别对于改性沥青，有较高的蠕变劲度，但是在破裂前的变形能力却较强，BBR试验并不能反映这类胶结料的变形能力，需要采用其它试验方法。因此，当蠕变劲度在300-600Mpa之间时，且m值大于等于0.3，必需进行DT试验。

DT试验是测定低温下沥青胶结料在破坏前的应变值(拉伸速率1.0mm/min)，试验目的是评价沥青胶结料在低温下是否具有较强的变形能力，能否耗散能量以避免裂缝。破坏定义为应力达到最大值时的荷载，而并非试件破裂时的荷载，规范要求破坏应变最小为1 %。

五、不同的沥青样品，如何进行PG分级试验

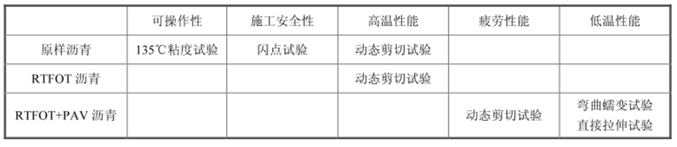

在PG分级试验，需要对准备的三种沥青样品进行不同试验，从而表现不同性能，如下图所示：
